24键RGBW红外LED控制器使用说明-[亚美云创]
返回列表 来源: 发布日期: 2019.12.09

        24键RGBW红外LED控制器采用的微控制单元,用于控制各种以led为光源的灯具,例如:LED光条,LED模组,LED灯箱,发光字等;具有价格低廉,接线方便,使用简单等优点;带有记忆存储功能,可通过红外遥控器进行静态亮度调节,静态颜色选择,动态速度调节等灯光变化效果。

2.技术参数:

工作温度:-20-60℃

输入电压:DC12V – 24V

输出回路:4回路

输出电流:≦8A

输出功率:96w

连接方式:共阳

产品尺寸:L50xW35xH22mm

遥控尺寸:L51.5xW84.5xH7mm

包装尺寸:L90xW55xH40mm

外箱尺寸:L470xW232x220mm

3.外型尺寸图:

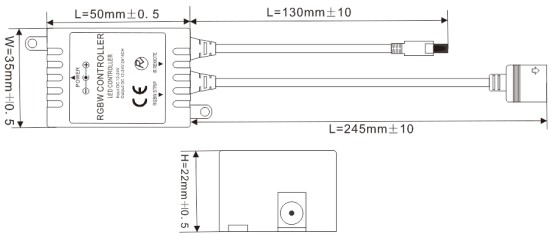

3.1控制器

24键RGBW红外LED控制器

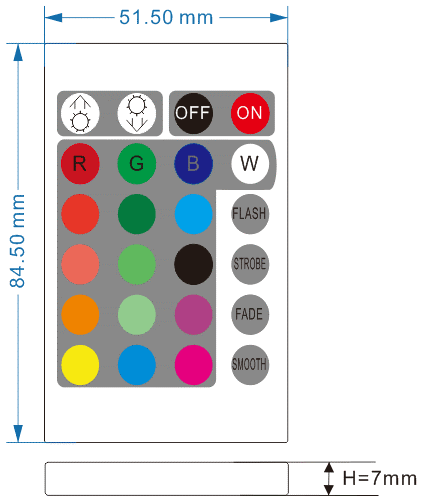

3.2遥控器

24键RGBW红外LED控制器

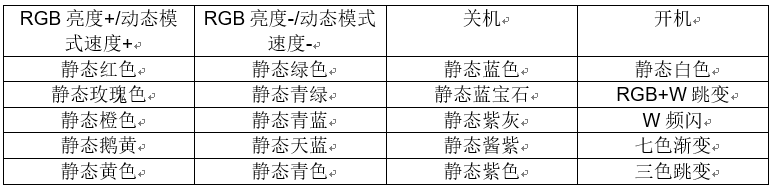

按键功能如下:

24键RGBW红外LED控制器

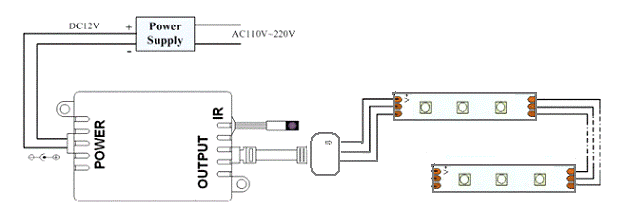

4.应用连接图示:

24键RGBW红外LED控制器

注意:先连接负载线,再接电源线;上电前确保连接线之间无短路现象。

5.注意事项:

1、本产品供电电压为DC12V–24V,不得接到其他电压上;

2、引出线应按照接线图提供的颜色和标号,正确接线;

3、本产品不可超负荷使用。
