44键红外LED音乐控制器使用说明-亚美云创
返回列表 来源: 发布日期: 2019.12.06

       44键红外LED音乐控制器用于控制各种能够实现RGB颜色变化的恒压led灯具,例如:RGB LED灯条、LED模组、LED灯串等;电源属于直流低压输入方式,输出负载为+RGB四个接口;采用24键红外遥控进行模式选择调节,实现静态、跳变、渐变和音频感应等灯光变化效果,对静态颜色进行亮度调节,对动态变化进行速度调节;用户可根据不同类型的音乐选择相应的音乐感应模式,使灯光与音乐的变化相匹配.

2.技术参数:

工作温度:-20-60℃

输入电压:DC12V

输出回路:4回路

输出电流:≦8A

输出功率:96w

连接方式:共阳

产品尺寸:L50xW35xH22mm

遥控尺寸:L123.5xW55xH7mm

包装尺寸:L125xW60xH50mm

外箱尺寸:L520xW320xH270mm

3.外型尺寸图:

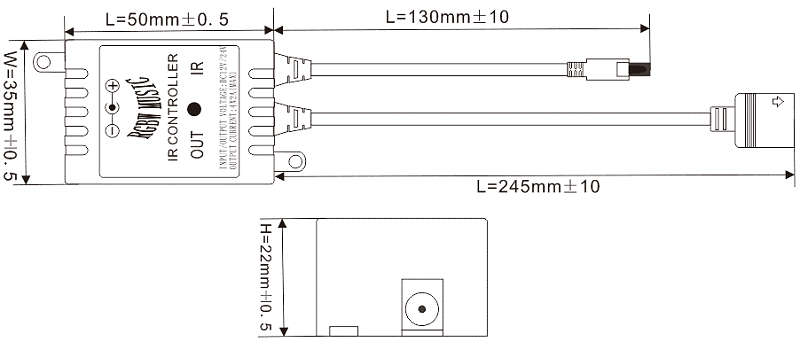

3.1控制器

44键红外LED音乐控制器

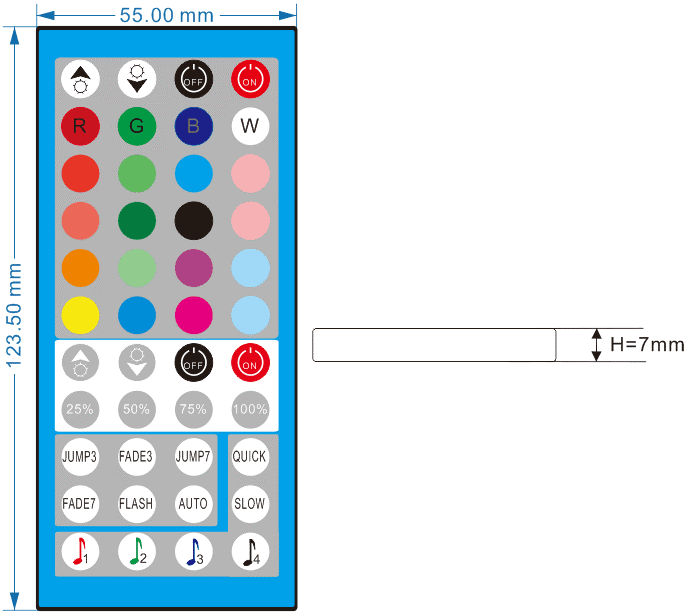

3.2遥控器

44键红外LED音乐控制器

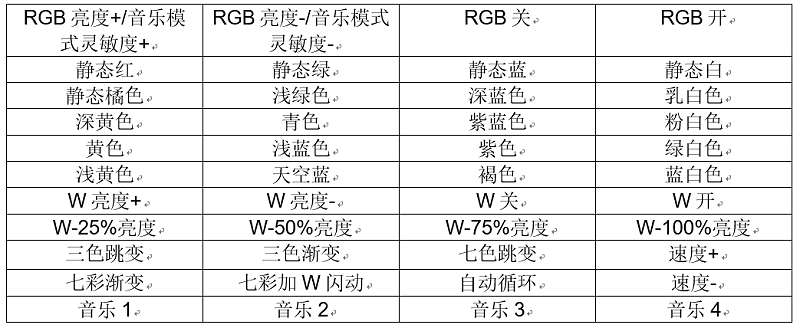

按键功能如下:

44键红外LED音乐控制器

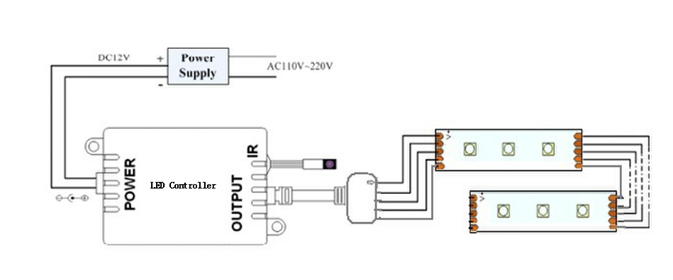

4.应用连接图示:

44键红外LED音乐控制器

注意:先连接负载线,再接电源线;上电前确保连接线之间无短路现象。

5.注意事项:

1、本产品供电电压为DC12V,不得接到其他电压上;

2、引出线应按照接线图提供的颜色和标号,正确接线;

3、本产品不可超负荷使用。
